各部の名称と機能

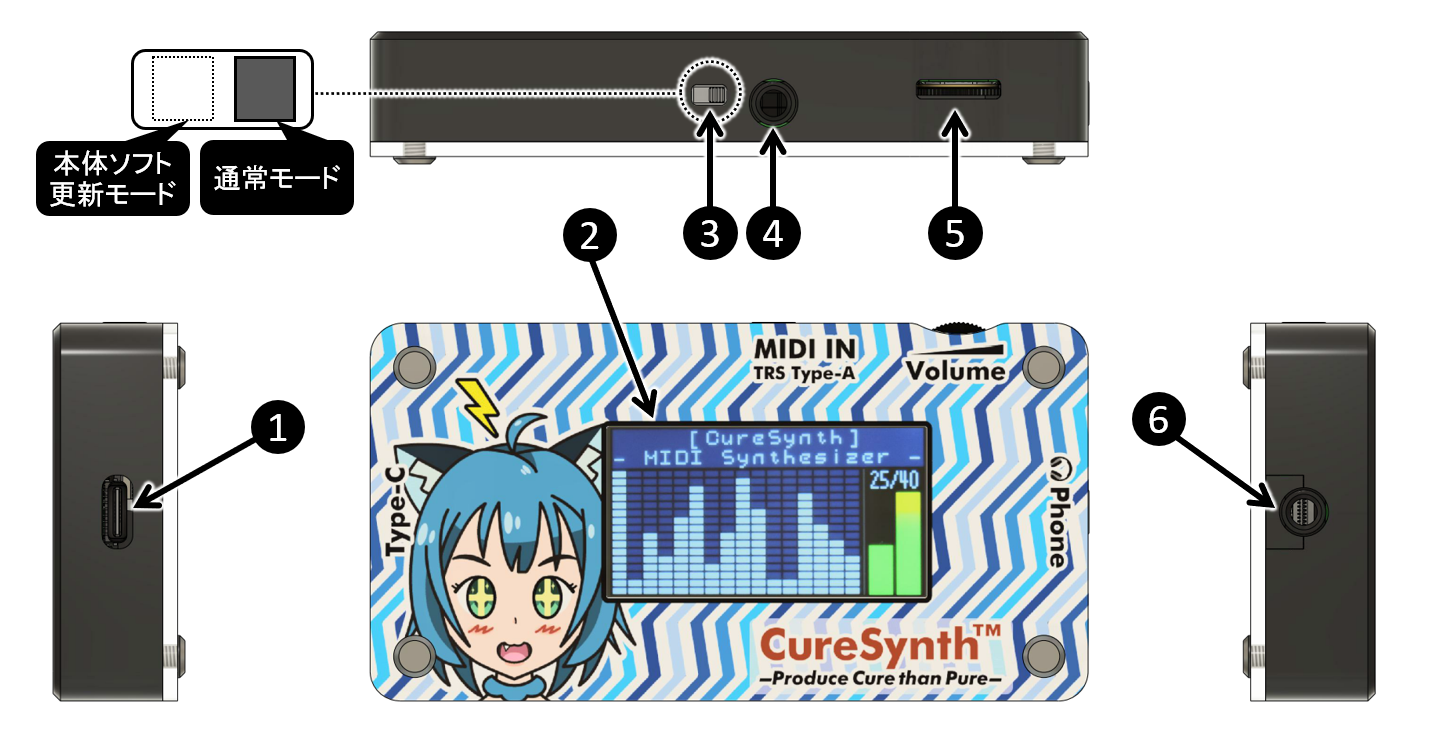

外観
| 番号 | 名称 | 補足 |
|---|---|---|
| 1 | Type-C端子 | 付属のケーブルでPCと接続する。 |
| 2 | 画面 | 各種情報を表示する。 |
| 3 | モード切替スイッチ | 本体ソフト更新時に使用。通常時は図のように、MIDI IN端子側に設定する。出荷時にはMIDI IN 端子側に設定されている。 |
| 4 | MIDI IN (TRS Type A) | 付属ケーブルを接続。市販のTRS MIDIケーブル(Type A)も使用可能。 |
| 5 | ボリュームノブ | 出力音量を調整する。時計回りに回すと音量が大きくなる。 |
| 6 | Phone端子 (Φ3.5mm TRS 3極) | インピーダンス16Ω～32Ωのヘッドフォンに対応。 |
1.Type-C端子
付属または市販のUSBケーブルを使い、PCやタブレットと接続すると、MIDIデバイスとして認識されます。
また、モバイルバッテリー等から給電し、MIDI IN端子からMIDI信号により本機を制御することもできます。モバイルバッテリーの使用時には、以下にご注意下さい。
- Anker PowerCore Fusion 5000を使用して、動作を確認しております。組み合わせによっては動作しない場合があります。
- 「定格5V」「出力電流500mA以上」のものを使用して下さい。
- 定格以上の高電圧を出すものは使用しないで下さい。特にノートPC用充電器の中には、常に定格以上の電圧を出力するものがありますのでご注意下さい。
また、本機はUSBホスト機能には対応しておりません。
2.画面
A.テキスト表示部
各種メッセージを表示します。

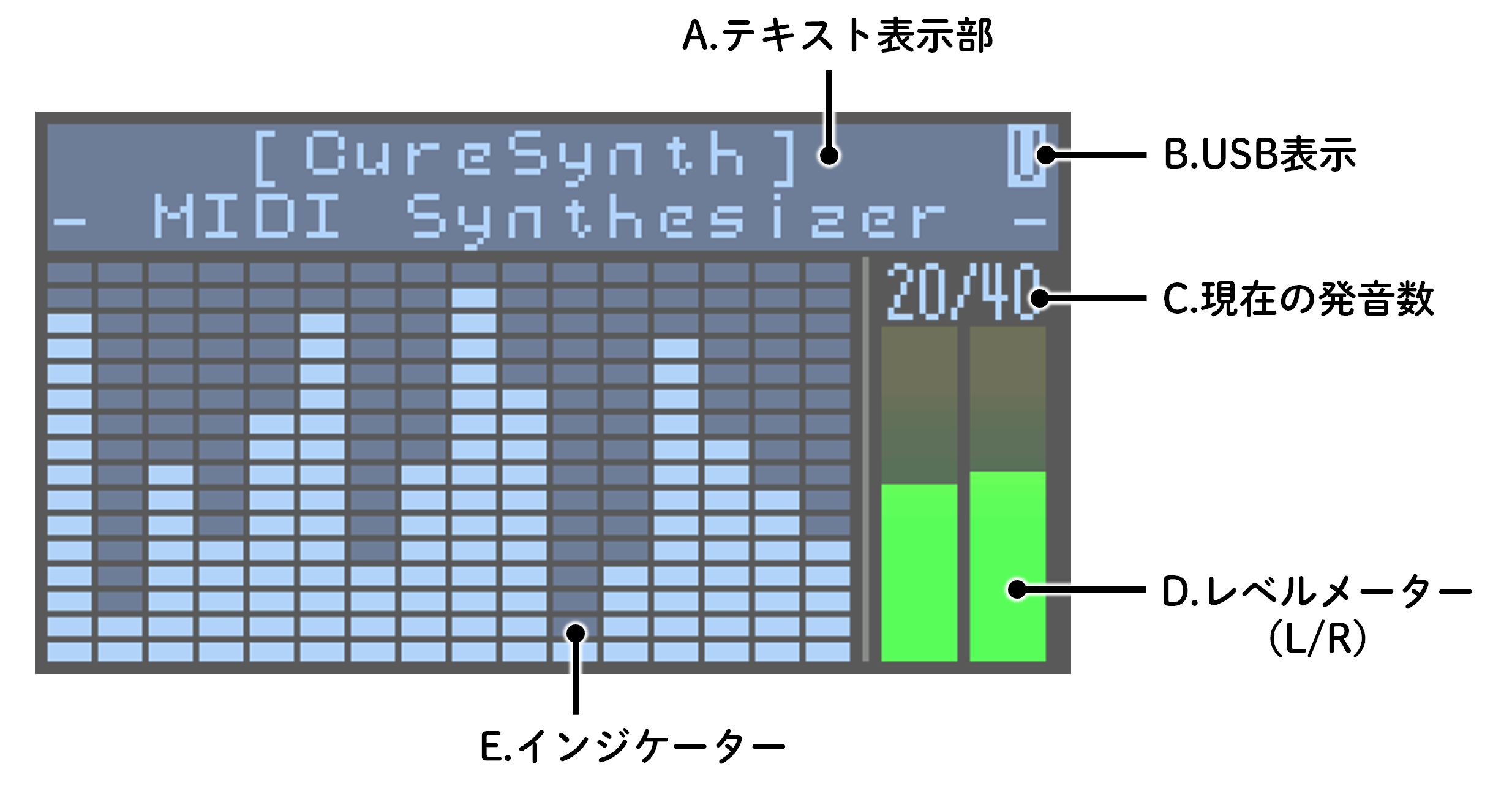

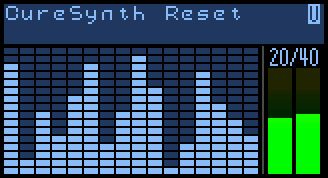

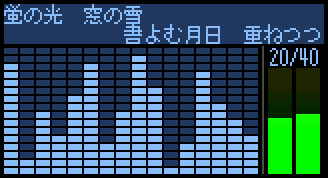

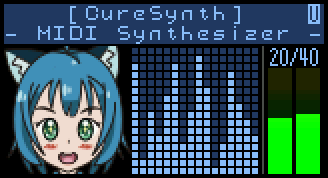

下図のように、リセットメッセージを受け取るとその内容を表示します。また、SystemExclusiveを使えば日本語を表示させることもできます。(→日本語表示モード)
B.USB表示
USB接続が確立している場合に、「U」マークが表示されます。
C.現在の発音数
現在発音中のボイス数を表示します。最大で40です。

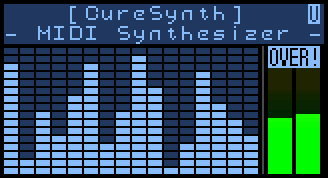

同時発音数が最大のときにノートオンを受信すると、「OVER!」と表示されます。この場合、既に発音しているボイスが停止するまで、新しいノートオンを受け付けません。ノート数を減らすなどの対策を行って下さい。

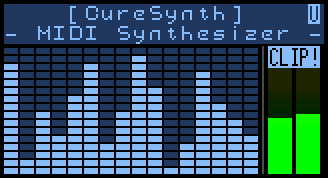

また、内部のミキサで音量クリップが発生すると、「CLIP!」と表示されます。この場合、各パートのVolumeを調整するなどの対策を行って下さい。
D.レベルメーター
※マスターボリューム(→エフェクト)直後の、音量レベルが表示されます。ボリュームノブをMUTEに設定してもレベルメータは動きます。
E.インジケーター
各チャンネルの出力をバーグラフで表示します。左から順に1ch, 2ch, ... 16chを表します。

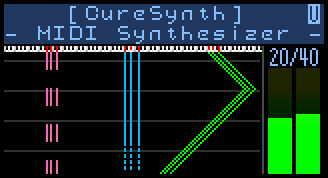

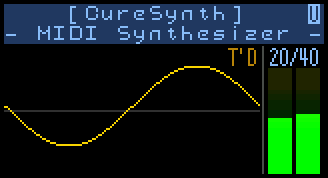

その他、以下のような画面タイプがあります。これらはSystem Exclusiveで切り替えることができます。(→画面タイプ)

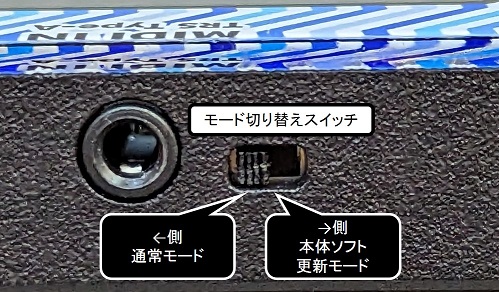

3.モード切替スイッチ
本体ソフト更新時に使用します。通常時は図のように、MIDI IN端子側に設定します(出荷時設定)。
4.MIDI IN (TRS Type A)
MIDI IN端子です。TRS Type A規格に準拠しています。付属の変換ケーブルを使用すると、一般的なMIDIケーブル(DIN 5P オス)が使用できます。
さらに、USBによるMIDI接続と同時に使用することができます。PCとUSB接続し、MIDIキーボードとMIDI IN接続すれば、USB接続で演奏しつつ、MIDIキーボードから本機を制御することもできます。
モバイルバッテリー使用時は、MIDI IN端子からMIDI信号により本機を制御することができます。
※Phone端子と同じΦ3.5mmのため、挿し間違えないようにご注意下さい。
5.ボリュームノブ
ボリュームを設定します。時計回りに回すほど、音量が大きくなります。ノブは無限回転タイプではありませんので注意して下さい。
ヘッドフォンなどを挿す前に必ず音量を最小にし、徐々に音量を上げるようにして下さい。大きな音が出力されると、耳を痛める可能性があります。

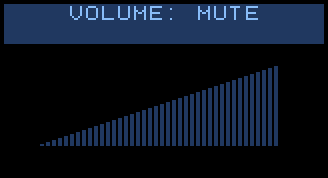

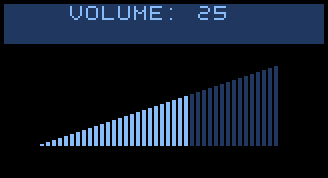

ボリューム変更時には、以下のような画面となります。音量が最小になると、画面上部に「MUTE」と表示されます。
6.Phone端子 (Φ3.5mm TRS 3極)
一般的なΦ3.5mm TRS 3極ステレオジャックを搭載しており、インピーダンスが16Ω～32Ωのヘッドフォンや、LINE IN入力に接続することができます。
ヘッドフォンに使用する場合は、音量設定に注意して下さい。最高音量付近にすると、耳を痛める可能性があります。
LINE IN入力を使用する場合は、音が小さく聞こえる場合があります。その場合は市販のアンプなどを利用して音量を上げて下さい。
※MIDI IN端子と同じΦ3.5mmのため、挿し間違えないようにご注意下さい。
