機能解説：画面タイプ

本ページでは、画面タイプについて説明します。

画面タイプの切り替え

画面タイプの切り替えは、以下のSystem Exclusiveで行います。

UI Type Set
[F0H 00H 48H 05H 7FH 03H xxH F7H]
xxH:
    00H: 初期画面
    01H: リップシンク画面
    02H: ピアノロール画面
    03H: オシロスコープ画面
    04H: 任意画像表示画面（本体ソフトウェアVer.1.1.0.a以降）
    05H: 演奏モニタ画面（本体ソフトウェアVer.1.2.0.a以降）
    06H: ウォーターフォール画面（本体ソフトウェアVer.1.2.0.a以降）

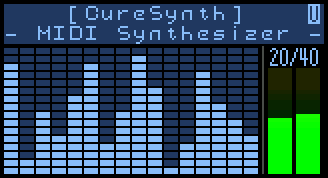

初期画面

本機にUSBケーブルを接続して電源を入れると、初期画面になります。バーグラフ（インジケーター）は、左から順に1ch～16chまでの出力レベルを表示します。

リップシンク画面

リップシンク画面では、バーグラフに加え、左側にキャラクターが表示されます。キャラクターの眉(eyebrow)・目(eye)・口(mouth)を、以下のSystem Exclusiveで変更できます。

UI Face set
[F0H 00H 48H 05H 7FH 10H xxH yyH F7H]
xxH: 変更対象の顔パーツを選択
    00H: All Default Set(全ての顔パーツを初期状態に戻す)
    01H: Eyebrow Parts
    02H: Eye Parts
    03H: Mouth Parts
yyH: xxHで選んだ顔パーツのイメージ番号を指定する。
    xxH=00Hの場合: yyHの値は無視。全ての顔パーツを初期状態に戻す
    xxH=01Hの場合: 0～3 0:普通(初期状態) 1:優しげ 2:悲しみ 3:怒り
    xxH=02Hの場合: 0～6 0:開く(初期状態) 1:中間 2:閉じる 3:スマイル 4:>< 5:しいたけ 6:ウィンク
    xxH=03Hの場合: 0～8 0:閉じる(初期状態) 1:あ 2:い 3:う 4:え 5:お 6:舌 7:文句 8:中割り

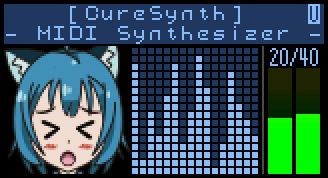

以下に例を示します。次のSystem Exclusiveを順に送ると、画像のような表情になります。音楽に合わせて表情を切り替えると、キャラクターが歌っているかのような(リップシンク)効果を生み出せます。

• [F0H 00H 48H 05H 7FH 10H 01H 02H F7H] (Eyebrowのイメージ番号を2)
• [F0H 00H 48H 05H 7FH 10H 02H 04H F7H] (Eyeのイメージ番号を4)
• [F0H 00H 48H 05H 7FH 10H 03H 05H F7H] (Mouthのイメージ番号を5)

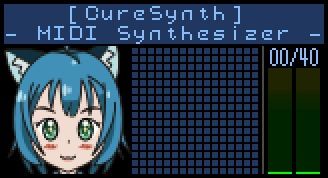

さらに、自動まばたき機能を用意しています。次のSystem Exclusiveで機能をONにできます。

UI Face Blinking Set
[F0H 00H 48H 05H 7FH 04H xxH F7H]
xxH: 変更対象の顔パーツを選択
    00H: Blink OFF: 自動まばたき機能オフ
    01H: Blink ON: 自動まばたき機能オン
Blink ONの場合、UI Face setによるEye Partsの変更は無効

ピアノロール画面

この画面では、ピアノロールを表示します。チャンネルごとにノートの色が違います。

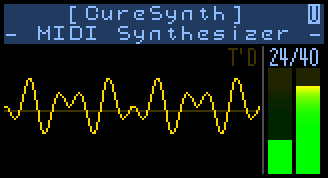

オシロスコープ画面

この画面では、波形を表示します。波形は、LとRを足したものが表示されます。一般的なオシロスコープを真似たトリガ機能も備えており、トリガが掛かるとT'Dマークが明るくなります。

任意画像表示画面

画面の左半分に任意の画像を表示することができます。詳しくは任意画像表示機能を参照して下さい。

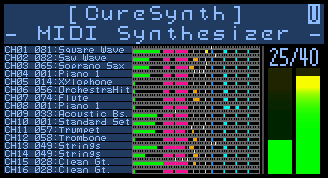

演奏モニタ画面

この画面では、各チャンネルの楽器名やパラメータ・キーボードを表示できます。小さい画面に情報を詰め込んでおります。 左から順に、
チャンネル番号/楽器名/インジケーター/Expression/Volume/Pan/Pitch Bend/Modulation/Reverb Send/Chorus Send/Delay Send
を表示します。

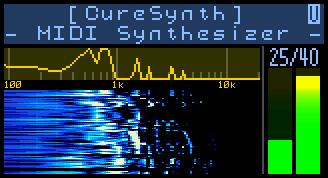

ウォーターフォール画面

この画面では、出力音の周波数成分に基づいたスペアナ波形と、時間に従って流れ落ちるようなウォーターフォールエフェクトを表示します。
